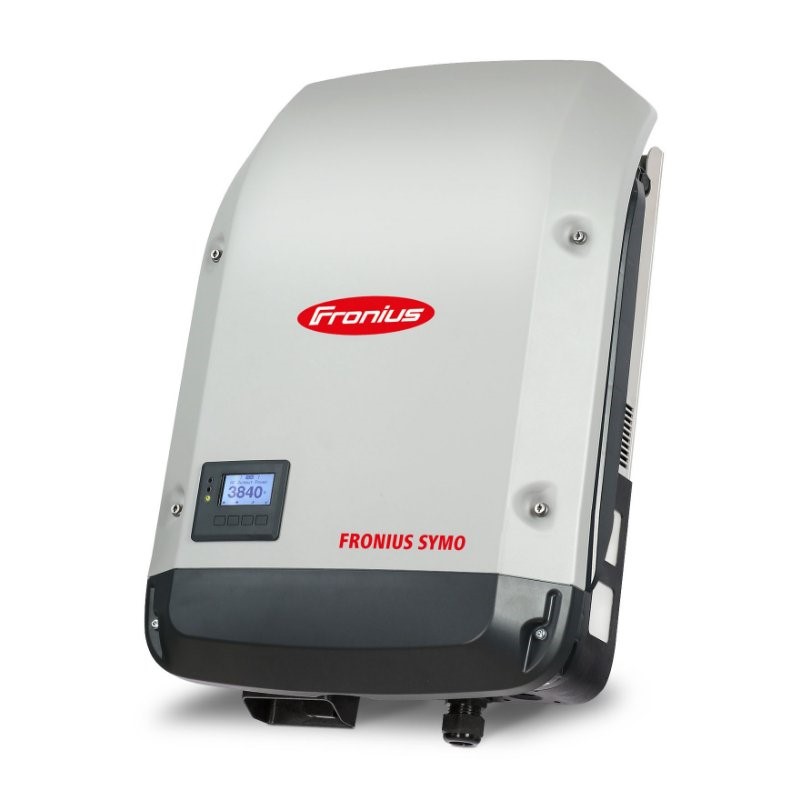

Solární měnič Fronius SYMO 6.0-3-M
Střídače Fronius Symo jsou třífázové beztransformátorové měniče pro moderní fotovoltaické systémy, které zajišťují maximální výkon a flexibilitu při využití solární energie. Jsou určené pro instalaci v rodinných domech, firmách i menších průmyslových objektech. Díky odolné konstrukci lze je instalovat uvnitř i venku.
Řada Symo pokrývá široký rozsah výkonů od 3.0 do 20.0 kW, takže umožňuje navrhnout systém přesně podle potřeb konkrétního projektu. Střídače jsou vybaveny dvěma MPP trackery, což umožňuje efektivní provoz i při instalacích s různou orientací nebo sklonem panelů. Beztransformátorová technologie zajišťuje vysokou účinnost, zatímco pokročilé funkce monitoringu umožňují detailní přehled o výrobě energie odkudkoli.
Varianta s označením „Light“ neobsahuje integrovanou Datamanager kartu pro připojení k internetu (WLAN/Ethernet), takže pro online monitoring, připojení k síti nebo pokročilé řízení je případně nutné tuto kartu doplnit externě.
Tyto střídače jsou velmi vhodné a hojně používané se systémy Victron v zapojení nazývaném jako „AC coupling“.
Vstupní údaje
| Počet MPP trackerů | 2 |
|---|---|
|
Max. vstupní proud (Idc max)
|
16 / 16 A |
|
Max. zkratový proud pole panelů*
|
31 / 31 A |
|
Rozsah vstupního napětí DC (Udc min - Udc max)
|
150 - 1000 V |
|
Startovací napětí dodávky (Udc start)
|
200 V |
|
Jmenovité vstupní napětí (Udc,r)
|
595 V |
|
Rozsah napětí MPP (Umpp min - Umpp max)
|
195 - 800 V |
| Užitečný rozsah napětí MPP | 150 - 800 V |
| Počet přípojek DC | 2 + 2 |
|
Max. výkon generátoru fotovoltaického systému (Pdc max)
|
12 kWpeak |
Výstupní údaje
|
Jmenovitý výkon AC (Pac,r)
|
6000 W |
|---|---|
|
Max. výstupní výkon (Pac max)
|
6000 VA |
|
Výstupní proud AC (Iac nom)
|
8,7 A |
|
Síťové připojení (Uac,r)
|
3~ NPE 400/230, 3~ NPE 380/220 V |
|
Rozsah napětí AC (Umin - Umax)
|
150 - 280 V |
|
Frekvence (fr)
|
50 / 60 Hz |
|
Rozsah frekvence (fmin - fmax)
|
45 - 65 Hz |
|
Účiník (cos φac,r)
|
0,85 - 1 ind./cap. |
Všeobecné údaje
| Síťová frekvence | Hz |
|---|---|
| Rozměr (šířka) | 432,5 mm |
| Rozměr (výška) | 642,5 mm |
| Rozměr (hloubka) | 205,5 mm |
| Váha | 19,75 kg |
| Váha s obalem | 23,05 kg |
| Krytí | IP 65 |
| Třída ochrany | 1 |
|
Kategorie přepětí (DC/AC) 1)
|
2 / 3 |
| Spotřeba v noci | < 1 W |
| Koncepce střídače | Beztransformátorový |
| Chlazení | řízené chlazení vzduchem |
| Montáž | vnitřní a venkovní instalace |
| Rozsah okolní teploty | -25°C - +60°C |
| Přípustná vlhkost vzduchu | 0 - 100 % |
| Max. nadmořská výška | 3400 m |
| Technologie připojení DC | 4x šroubované svorky DC+ a 4x DC- 2,5 - 16 mm2 (Při průřezu 16 mm2 bez izolačních návleků) |
| Technologie připojení AC | 5pólové šroubované svorky AC 2,5 - 16 mm2 (Při průřezu 16 mm2 bez izolačních návleků) |
| Certifikace a normy | ÖVE / ÖNORM E 8001-4-712, DIN V VDE 0126-1-1/A1, VDE AR N 4105, IEC 62109-1/-2, IEC 62116, IEC 61727, AS 3100, AS 4777-2, AS 4777-3, CER 06-190, G83/2, UNE 206007-1, SI 4777, CEI 0-21, NRS 097 |
| Emise hluku | 52,6 dB(A) |
| Interferenční emisní třída | B |
Účinnost
| Max. účinnost (FV - elektrická síť) | 98 % |
|---|---|
| Účinnost Euro (ηEU) | 97,5 % |
|
η při 5 % Pac,r 3)
|
87,8 / 92,6 / 87,8 % |
|
η při 10 % Pac,r 3)
|
91,3 / 95,6 / 93,0 % |
|
η při 20 % Pac,r 3)
|
94,1 / 97,1 / 95,9 % |
|
η při 25 % Pac,r 3)
|
94,7 / 97,5 / 96,5 % |
|
η při 30 % Pac,r 3)
|
95,1 / 97,7 / 96,8 % |
|
η při 50 % Pac,r 3)
|
95,7 / 98,0 / 97,5 % |
|
η při 75 % Pac,r 3)
|
95,7 / 98,0 / 97,6 % |
|
η při 100 % Pac,r 3)
|
95,7 / 97,9 / 97,6 % |
| Účinnost přizpůsobení MPP | > 99,9 % |
Bezpečnostní zařízení
| Měření izolace DC | Ano |
|---|---|
| Chování při přetížení | Posunutí pracovního bodu, omezení výkonu |
| Odpojovač DC | Ano |
| DC Ochrana proti přepólování | Ano |
Rozhraní
| síť WLAN / Ethernet LAN | Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON) |
|---|---|
| 6 vstupů a 4 digitální vstupy/výstupy | Připojení k přijímači hromadného dálkového ovládání |
|
USB (zásuvka typu A) 4)
|
Datalogging, aktualizace střídače prostřednictvím USB flash disku |
|
2x RS422 (zásuvka RJ45) 4)
|
Fronius Solar Net |
|
Signální výstup 4)
|
Energetický management (beznapěťový výstup relé) |
| Datalogger a webový server | Integrovaný |
|
Externí vstup 4)
|
Připojení k elektroměru S0 / vyhodnocení ochrany proti přepětí |
| RS485 | Modbus RTU SunSpec nebo připojení k elektroměru |
| Ostatní | |
| Výrobce | FRONIUS |
